انواع کابل شبکه

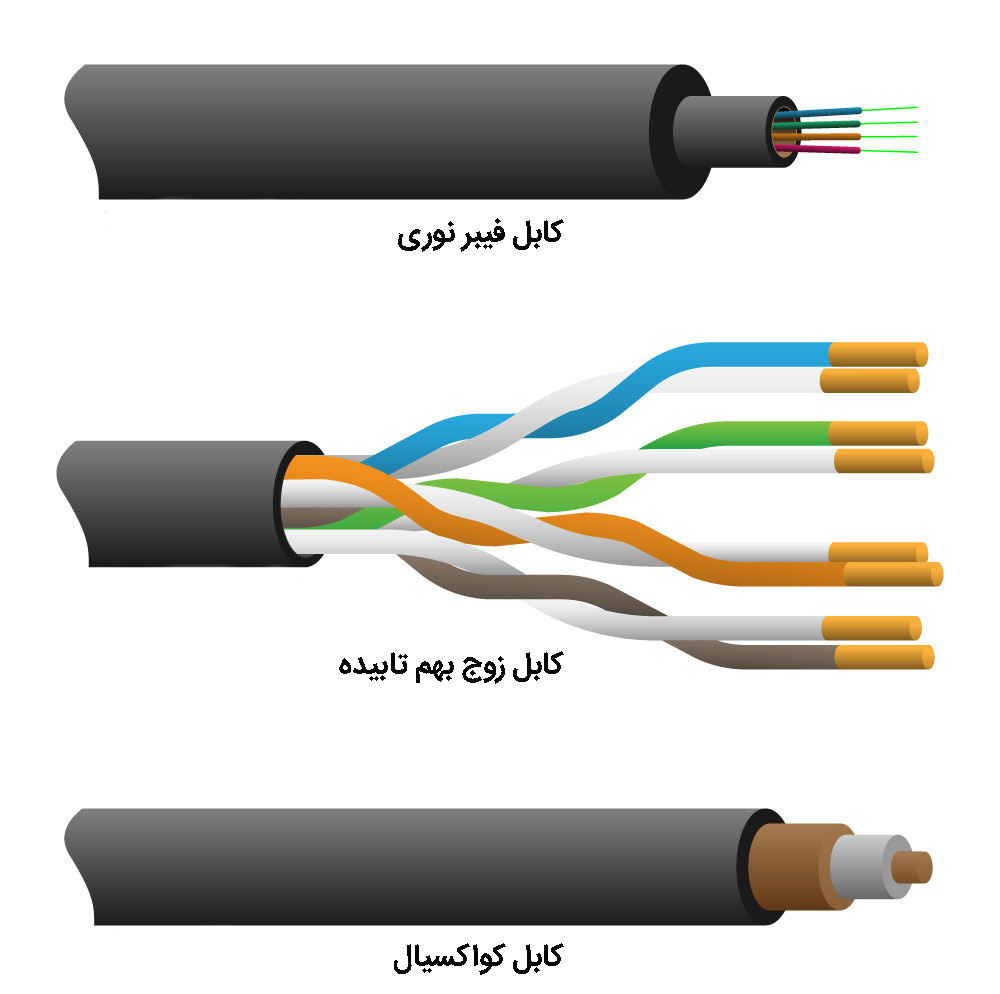

از کابل شبکه برای ارتباط بین نود ها استفاده می‌شود. کابل ها انواع مختلفی از جمله کواکسیال، فیبر نوری و TP  دارند و پر کاربرد ترین آن ها در شبکه های LAN، کابل TP می‌باشد.

کابل شبکه TP

به زوج سیم مسی به هم تابیده شده کابل شبکه TP می‌گویند. کابل های TP که در شبکه استفاده می‌شود، از 4 زوج تشکیل شده است.

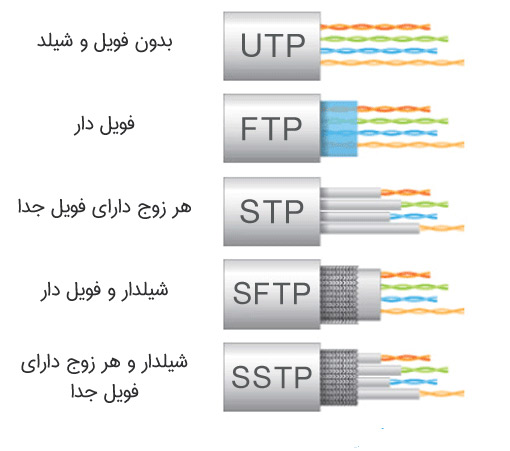

انواع کابل TP

STP (Shielded TP):  هر زوج دارای فویل جدا

UTP (Unshielded TP): بدون فویل و شیلد

 FTP(Foil TP) : فویل دار

SFTP (Shielded Foil TP) : شیلددار و فویل دار

SSTP (Shielded STP) : شیلددار و هر زوج دارای فویل جدا

کابل شبکه کواکسیال (Coaxial)

واژه coaxial ترکیبی از Co و  Axial به معنای هم محور می‌باشد. استفاده از کابل شبه کواکسیال در شبکه  امروزه منسوخ شده است.

این کابل از 4 قسمت تشکیل شده است:

1. مغزی مسی Center Conductor: وظیفه این بخش، هدایت سیگنال الکتریکی میباشد و میتواند مفتولی و یا چند رشته ای باشد.
2. عایق داخلی Dielectric: یک عایق بین مغزی مسی و محافظ سیمی (توری) میباشد.
3. محافظ توری سیمی (شیلد Shield) Foil Shield: سیگنال های انتقالی را در مقابل نویز محافظت میکند.
4. عایق بیرونی Outer Jacket: یک روکش پلاستیکی است و کل کابل را پوشش میدهد.

کابل شبکه فیبرنوری

فیبرنوری نوری دیتا را به صورت پالس نوری و به وسیله پدیده شکست نور انتقال می‌دهد. پس در دو سر فیبر های نوری باید از مبدل های سیگنال الکتریکی به نور و برعکس استفاده کنیم.

این کابل از 5 قسمت تشکیل شده است:

هسته | Core

قسمت شیشه ای و یا پلاستیکی کابل میباشد که در مرکز آن قرار دارد. نور در این بخش از فیبر جریان میابد.

روکش | Cladding

این قسمت از جنس شیشه و یا پلاستیک است و با ضریب شکست متفاوتی نسبت به هسته ساخته میشود. استفاده از ضریب شکست مختلف بین هسته و روکش سبب میشود نور از محیط فیبر خارج نشود و در آن انتقال یابد.

غلاف | Coating

روکشی رنگی و محکم است که از هسته و روکش در مقابل رطوبت و عوامل خارجی محافظت میکند.

الیاف تقویتی | Strength Member

برای بالا بردن قدرت کشش کابل فیبرنوری استفاده میشود.

روکش بیرونی کابل Outer Jacket

روکش بیرونی کابل فیبرنوری است که از پلاستیک استفاده میشود.

انواع جنس رشته سیم های کابل LAN

کابل شبکه تمام مس

بهترین مدل و جنس کابل از لحاظ انعطاف پذیری، سرعت بالا، مقاومت کم و پشتیبانی از PoE.  به کابل های تمام مس به ترتیب (BC (Bare Copper و یا (CCC (Copper Clad Copper میگویند.

کابل شبکه آلومینیومی با روکش مس

این مدل نسبت به مدل تمام مس از انعطاف پذیری، سرعت بالا و مقاوت کمتری برخوردار میباشد و از PoE هم پشتیبانی نمیکند. به کابل آلومینیومی با روکش مس (CCA (Copper Clad Aluminum میگویند.

کابل شبکه فولادی با روکش مس

این مدل نسبت به مدل آلومینیومی با روکش مس از انعطاف پذیری، سرعت بالا و مقاوت کمتری برخوردار است و مانند کابل آلومینیومی از PoE پشتیبانی نمیکند و  استفاده از آنها کم میباشد. به کابل فولادی با روکش مس (CCS (Copper Clad Steel میگویند.
